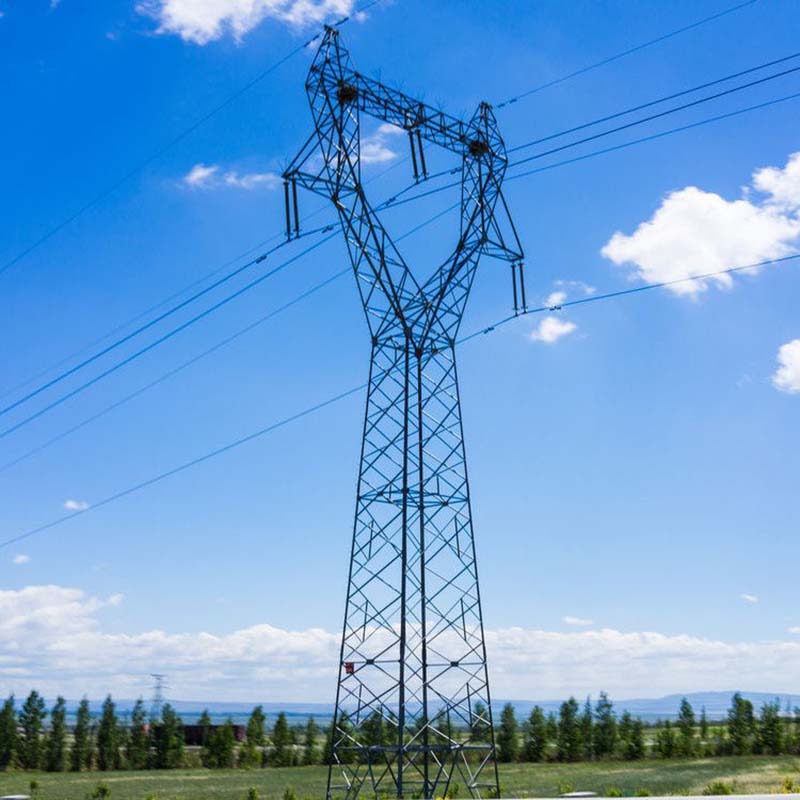

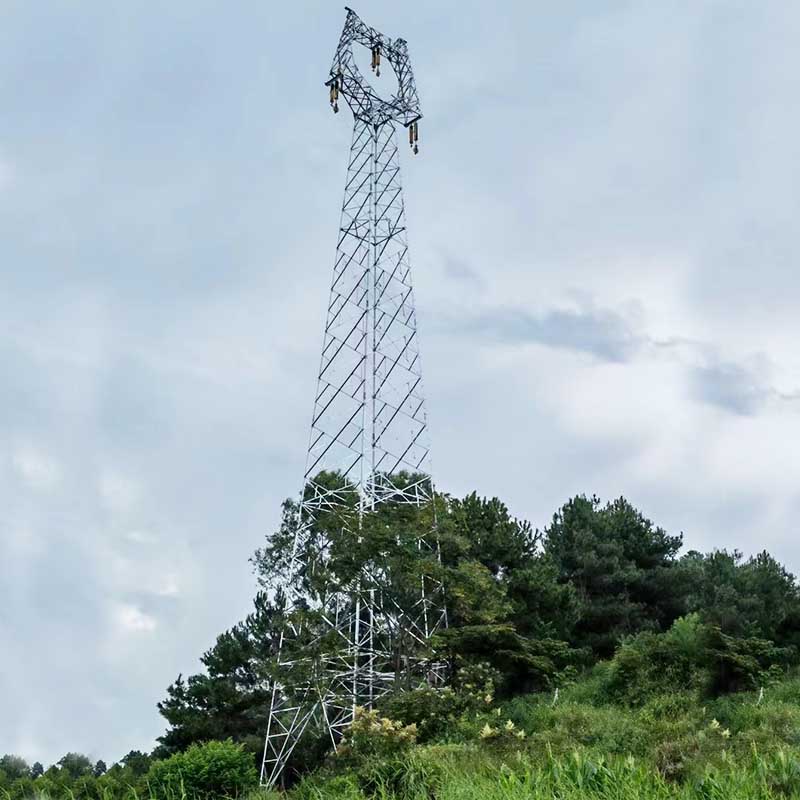

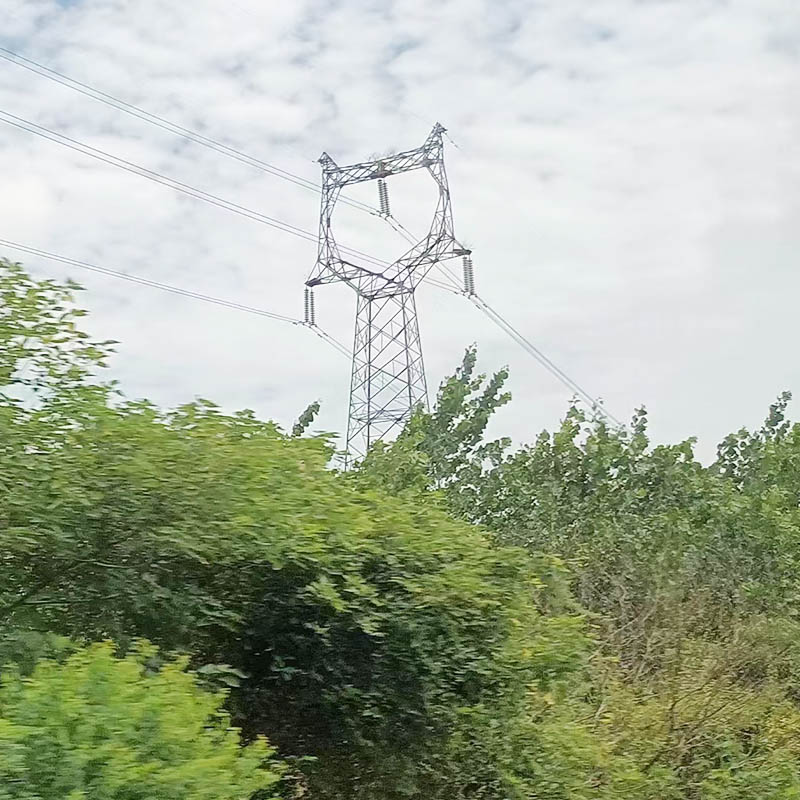

اسٹیل کا ڈھانچہ ہائی وولٹیج پاور ٹاور

Xuteng آئرن ٹاور چین میں اسٹیل سٹرکچر ہائی وولٹیج پاور ٹاور مینوفیکچررز اور سپلائرز میں سے ایک ہے جو اسٹیل سٹرکچر ہائی وولٹیج پاور ٹاور کو ہول سیل کر سکتے ہیں۔ ہم آپ کے لیے پیشہ ورانہ خدمات اور بہتر قیمت فراہم کر سکتے ہیں۔ اگر آپ سٹیل کی ساخت ہائی وولٹیج پاور ٹاور میں دلچسپی رکھتے ہیں، تو براہ کرم ہم سے رابطہ کریں۔ ہم یقین دہانی کرائی ہے کہ ضمیر کی قیمت، وقف سروس کے آرام کے معیار پر عمل کریں.

سٹیل کی ساخت ہائی وولٹیج پاور ٹاور ڈیزائن کے لیے اقدامات:

1. تصدیق کریں یا موسمیاتی حالات، کنڈکٹر اور گراؤنڈ وائر کے درجات کا انتخاب کریں۔

2. Plan the tower type based on the given tower type plan or voltage level and path conditions;

3. موصلیت کوآرڈینیشن؛

4. الیکٹریکل کلیئرنس حلقے بنائیں اور بوجھ کی شرائط تجویز کریں۔

5. برقی کلیئرنس کے دائرے کے مطابق ٹاور کے سر کی منصوبہ بندی اور ڈیزائن؛

6. ٹاور کی قسم کی منصوبہ بندی کی بنیاد پر پورے ٹاور کے انتخاب کے لیے سنگل لائن ڈایاگرام کو مکمل کریں (بشمول مختلف کال ہائٹس)؛

7. لوڈ امتزاج کا انعقاد؛

8. ٹاور کیلکولیشن سوفٹ ویئر کی ضروریات کے مطابق ٹاور کی قسم کے تمام پیرامیٹرز داخل کریں۔

9. ٹاور کی قسم کے حساب کتاب کے نتائج کی بنیاد پر ایک کمانڈ چارٹ بنائیں۔

10. کمانڈ ڈایاگرام کے مطابق ساختی خاکہ مکمل کریں۔

ٹرانسمیشن لائن ٹاور کے ڈھانچے کا اندرونی قوت کا حساب اور تجزیہ مکمل طور پر کلاسیکی میکانکس پر مبنی ہے، یعنی "تھیوریٹیکل میکانکس"، "سٹرکچرل میکانکس"، اور "میٹیریلز میکانکس"۔ لہذا، ٹرانسمیشن لائن ٹاور کے ڈھانچے کو ایک مقامی ٹاور کی ساخت کے طور پر شمار کیا جاتا ہے جو مثالی بیان کردہ ارکان پر مشتمل ہے۔

ٹاور کا بوجھ

اس میں تقسیم کیا جا سکتا ہے:

مستقل بوجھ: ٹاور کا وزن، کنڈکٹر، متعلقہ اشیاء، انسولیٹر اور دیگر مقررہ سامان۔

متغیر بوجھ: ہوا کا بوجھ، آئسنگ لوڈ، تار کا تناؤ، تعمیر اور دیکھ بھال کے لیے عارضی بوجھ۔

خصوصی بوجھ: ٹوٹی ہوئی تاروں کی وجہ سے بوجھ، زلزلوں کی وجہ سے بوجھ۔

عمل کی سمت کے مطابق، وہ اس میں تحلیل ہوسکتے ہیں:

پس منظر کا بوجھ: ہوا کا بوجھ، زاویہ کا بوجھ۔

طولانی بوجھ: ہوا کا بوجھ، تناؤ کا بوجھ۔

عمودی بوجھ: کشش ثقل کا بوجھ۔
